ST-20J台式钻床，通用型台钻

ST-20J台式钻床属小型钻孔设备，简称台钻，是一种体积小巧，操作简便，通常安装在专用工作台上使用的小型孔加工机床。钻孔直径一般在13毫米以下，最大钻孔直径是20mm，高度一般也在1.5米以下，多数高度为1米，多放于工作台面上工作，动力传递多为皮带传动方式，主要作中小型零件钻孔、扩孔、绞孔、攻螺纹、刮平面等技工车间和机床修配车间使用，与国内外同类型机床比较，具有马力小、刚度高、精度高，刚性好，操作方便，易于维护的特点。是一种体积小巧，操作简便，通常安装在专用工作台上使用的小型孔加工机床。其主轴变速一般通过改变三角带在塔型带轮上的位置来实现，主轴进给靠手动操作。

ST-20J台式钻床是由电机做动力输出，通过塔式皮带轮，经过变速传递给主轴，主轴最外面的是不会旋转的只会直线运动的套筒，上面有齿条结构，和齿轮配合组成纵向进给机构，主轴装在这个套筒里面，主轴能自由在套筒里面旋转，但套筒的上下移动会带动主轴的上下移动。在材料硬度为HB150-HB241的硬度范围内，钻4毫米孔可选择1200-1800转/分钟。钻12毫米孔转速600-800转/分钟。当材料硬度为HRC23-34时，钻4毫米孔转速为1000-1500转/分钟，钻12毫米孔500-800转/分钟。同时进刀速度也应降低，以减小切削热。

ST-20J台式钻床工作原理：

ST-20J台式钻床由电机做动力输出，通过塔式皮带轮，经过变速传递给主轴，主轴最外面的是不会旋转的只会直线运动的套筒，上面有齿条结构，和齿轮配合组成纵向进给机构，主轴装在这个套筒里面，主轴能自由在套筒里面旋转，但套筒的上下移动会带动主轴的上下移动，最里面的是一个有比较长滑移花键，主轴能在花键上自由上下移动，但要和花键一起旋转，花键的上端上固定了一个空心塔式皮带轮，钻头的动力就是这里传进去的通过花键传递给主轴。

ST-20J台式钻床特点：

ST-20J台式钻床主要作中小型零件钻孔、扩孔、绞孔、攻螺纹、刮平面等技工车间和机床修配车间使用，与国内外同类型机床比较，具有马力小、刚度高、精度高，刚性好，操作方便，易于维护的特点。

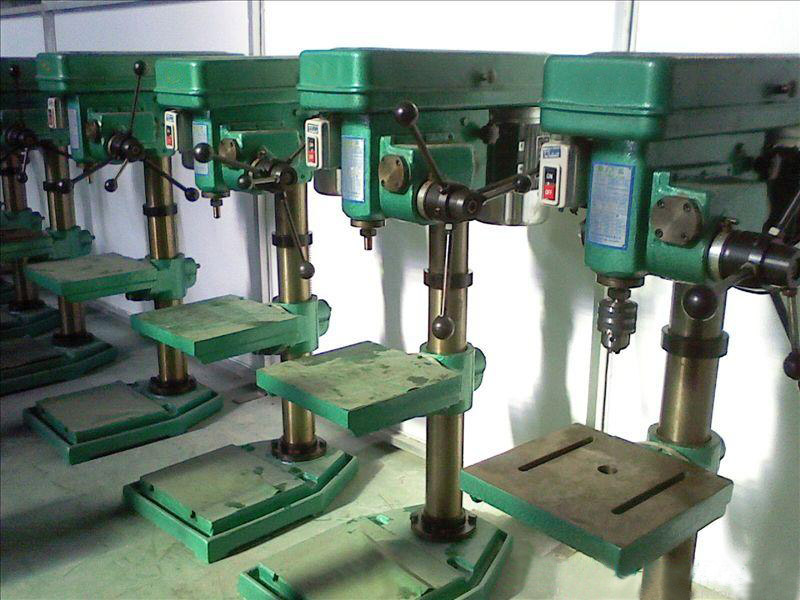

ST-20J台式钻床实景拍摄：

ST-20J台式钻床使用注意哪些事项：

1、使用ST-20J台式钻床要带好防护眼镜和规定的防护用品，禁止戴纱手套。

2、钻孔时，工件必须用钳子、夹具或压铁夹紧压牢，钻薄片工件时，下面要垫木板。

3、不准在钻孔时用纱布清除铁屑，亦不允许用嘴吹或者用手擦试。

4、在钻孔开始或钻孔要钻穿时，要轻轻用力，以防工件转动或甩出。必要时要加水冷却钻孔。

5、工作中，要把工件放正，用力要均匀，以防钻头折断。

ST-20J台式钻床安全操作规程：

1、使用前要检查ST-20J台式钻床各部件是否正常。

2、钻头与工件必须装夹紧固，不能用手握住工件，以免钻头旋转引起伤人事故以及设备损坏事故。

3、集中精力操作，摇臂和拖板必须锁紧后方可工作，装卸钻头时不可用手锤和其他工具物件敲打，也不可借助主轴上下往返撞击钻头，应用专用钥匙和扳手来装卸，钻夹头不得夹锥形柄钻头。

4、钻薄板需加垫木板，钻头快要钻透工件时，要轻施压力，以免折断钻头损坏设备或发生意外事故。

5、钻头在运转时，禁止用棉纱和毛巾擦拭钻床及清楚铁屑。工作后ST-20J台式钻床必须擦拭干净，切断电源，零件堆放及工作场地保持整齐、整洁，认真做好交接班工作。

ST-20J台式钻床安全注意事项：

1、ST-20J台式钻床应用螺栓安装固定，保持竖直向上，不得颠覆倾倒。工作区域及通道干燥整洁、安全畅通、通风、光线良好，电源线不得互相缠绕，应远离高温、油污、易损的场所；

2、ST-20J台式钻床的电源插头、插座安装应牢固可靠，接触良好，禁止非电气专业人员安装和维修ST-20J台式钻床的电气系统；

3、开动机床前应检查系统保护接地的可靠性；

4、ST-20J台式钻床工作前必须锁紧机床中应该锁紧的手柄。工件应可靠夹紧。开动机床前，应随手拿掉留在机床上的扳手、钻夹头锁匙等工具；

5、禁止在开动的机床上安装工件和更换刀具；

6、在操作ST-20J台式钻床机床时，应注意保护双手、眼镜和脸部，按规定佩戴护目镜、工作帽等防护用品。长发应盘入帽内；在保养和维修机床之前，一定要先切断机床电源，确认安全后，方可进行。

ST-20J台式钻床几种钻孔方案：

1、用中心钻打中心孔，采用啄式钻法，一次进给量不要太大，用ST-20J台式钻床的话自己可以随时把握切削量的，钻起来没问题！

2、两头钻埋头孔要做到同轴的话得有一个非常好的反转夹具才行，不是加工的问题而是装夹的问题！在加工中心上做也得靠夹具来保证！

3、台钻钻孔的位置要求严的话，可以先再ST-20J台式钻床的夹头上夹上一个带尖的铰刀或者带尖的丝锥，顶住打了样冲的中心孔，然后，或者压住要加工的活，或者就直接换钻头钻就可以了。
