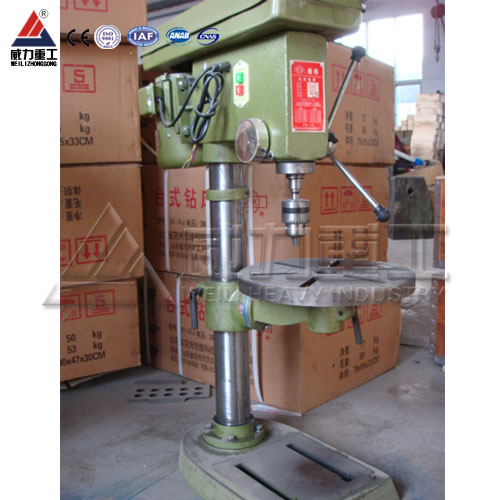

ST-20J台式钻床常见故障介绍

常见的ST-20J台式钻床故障主要有哪些?本文将从主轴电动机M1、摇臂升降、立柱、主轴箱这几方面进行分析阐述。具体如下所示。

1、主轴电动机M1的常见故障

常见故障有M1不能起动、缺相运行、不能停止等。这些故障与车床的主轴电动机的常见故障相似，请自己分析。

2、摇臂升降的故障

(1)摇臂不能上升。按下SB4，KM4是否吸合。KM4不吸合时，请检查KM4线圈通电回路。KM4吸合时，M3是否反转。若M3不反转，请检查M3反转主电路。若M3反转，摇臂是否松开。若摇臂不松开，请检查液压系统。若摇臂松开，SQ2是否压下。若sQ2未压下，请检查SQ2的安装位置、触点等。若SQ2压下，KM2是否吸合。KM2不吸合时，请检查KM2线圈通电回路。如KM2吸合，则检查M2主电路。

(2)摇臂不能下降。按下SB5，KM4是否吸合。KM4不吸合时，请检查KM4线圈通电回路。KM4吸合时，M3是否反转。若M3不反转，请检查M3反转主电路。若M3反转，摇臂是否松开。若摇臂不松开，请检查液压系统。若松开，SQ2是否压下。若sQ2未压下，请检查SQ2的安装位置、触点等。若sQ2压下，KM3是否吸合。KM3不吸合时，请检查KM3线圈通电回路。如KM3吸合，则检查M2主电路。

3、立柱、主轴箱的故障

(1)立柱、主轴箱不能松开。接通电源，按下SB6不动，看KT2、KT3是否吸合。不吸合时，请检查KT2、KT3线圈通电回路。若KT2、KT3吸合，看KM4是否吸合。不吸合时，请检查KM4线圈通电回路。若KM4吸合时，M3是否反转。若M3不反转，检查M3主电路。若M3反转，YB是否供给压力油。若Ⅶ不供压力油，检查液压泵YB是否工作。若YB供压力油，YA是否吸合。若YA不吸合，请检查YA线圈通电回路及二位六通液压阀HF。若YA吸合，请检查机械、液压夹紧系统。

(2)立柱、主轴箱不能夹紧。该检修思路与立柱、主轴箱不能松开检修有相似之处，请自行分析。

以上所述即为常见的ST-20J台式钻床故障介绍。
