径向跳动是用来检测轴偏差的,检查轴是某点圆度和轴上该处相对于基准线偏差。ST-20J台式钻床径向跳动分为径向圆跳动、径向全跳动。
径向圆跳动:ST-20J台式钻床径向圆跳动公差带是在垂直于基准轴线的任一测量平面内,半径公差值为t,且圆心在基准轴线上的两个同心圆之间的区域,其公差带限制在两面三刀坐标(平面坐标)范围内。
径向全跳动:ST-20J台式钻床径向全跳动公差是半径差为值为t,且与基准轴线同轴的两圆柱面之间的区域,其公差带限制在三坐标(空间坐标)范围内。

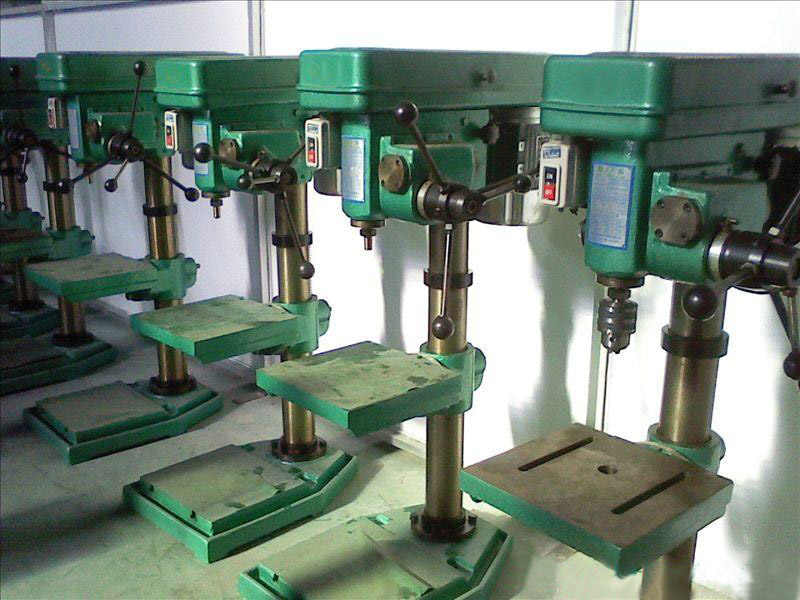

图片仅供参考,详情请咨询18306370979
测量方法
任何圆都不可能是一点误差都没有的,或多或少有点误差,几丝甚至几微米,只是肉眼看不出来,需要用工具测量!举个ST-20J台式钻床径向圆跳动例子,你拿个百分表,触头顶着某一圆柱面,旋转圆柱一周,百分表上所反映的值即为跳动范围误差,看大和小值的差是否在要求的公差值t范围内。
使用案例应用编辑
举个径向圆跳动例子,你拿个百分表,触头顶着某一圆柱面,旋转圆柱一周,百分表上所反映的值即为跳动范围误差,看大和小值的差是否在要求的公差值t范围内。随着技术的不断发展,现可以直接用QSmart数据采集仪来连接百分表自动进行径向圆跳动的数据,并且可以把数据传到电脑或服务数据库中对数据进行分析,无需人工记录数据,方便且效率大大提高了。
