ZQ3040×13机械摇臂钻床 单双立柱40摇臂钻床

ZQ3040×13机械摇臂钻床 单双立柱40摇臂钻床

ZQ3040×13机械摇臂钻床 单双立柱40摇臂钻床

ZQ3040×13机械摇臂钻床是山东威力重工生产的一款孔加工设备,可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工,操作方便、灵活,适用范围广,具有典型性,也叫40摇臂钻床,在机械加工业有着广泛的应用,分为单立柱摇臂钻床和双立柱摇臂钻床。

ZQ3040×13机械摇臂钻床主要由六大部件组成:底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端,在他的外面套有外立柱。外立柱可绕内立柱旋转360度。结构简单、操作简便、造型美观、能耗低。广泛用于冶金、轻工、机械、五金、电机、电器、汽车维修、五金制造等行业。



ZQ3040×10机械摇臂钻床技术参数
型号 单位 ZQ3040×10 ZQ3040×13
最大钻孔直径 mm 35/40 铸铁40 钢件32
主轴中心至立柱母线 mm 1000-360 1300~360
主轴箱水平移动距离 mm 650 950
主轴端面至底座工作面 mm 1050-260 1050~260
主轴行程 mm 270 220
主轴圆锥度 MT4 MT4 MT4
主轴转速(6级) r/min 38-900 75-1100
主轴进给量 Mm/r 0.10-0.25 0.10-0.25
摇臂回转角度 360 360
主电机功率 kw 3 2.2
升降电机功率 kw 0.75 1.1
重量 Kg 1530 1400
主机外形尺寸(长×宽×高) mm 1700×720×2230 1800×810×2200



ZQ3040×13机械摇臂钻床性能特点:

1、ZQ3040×13机械摇臂钻床机械伟动,机械夹紧,机械变速操作简便

2、外观造型美观大方,总体布局匀称协调.

3、摇臂自动升降,主轴自动进刀,生产效率高。

4、结构可靠,制造精良,保证了机床精度持久性。



ZQ3040×13机械摇臂钻床电气拖动特点及控制:

1、ZQ3040×13机械摇臂钻床运动部件较多,为了简化传动装置,采用多台电动机拖动。例如采用4台电动机拖动,他们分别是主轴电动机,摇臂升降电动机,液压泵电动机和冷却泵电动机,这些电动机都采用直接启动方式。

2、为了适应多种形式的加工要求,ZQ3040×13机械摇臂钻床主轴的旋转及进给运动有较大的调速范围,一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。

3、主运动和进给运动均为主轴的运动,为此这两项运动有一台主轴电动机拖动,分别经主轴传动机构,进给传动机构实现主轴的旋转和进给。

4、在加工螺纹时,要求主轴能正反转。摇臂钻床主轴正反转一般采用机械方法实现。因此主轴电动机仅需要单向旋转。

5、摇臂升降电动机要求能正反向旋转。

6、内外主轴的夹紧与放松、主轴与摇臂的夹紧与放松可用机械操作、电气—机械装置,电气—液压或电气—液压—机械等控制方法实现。若采用液压装置,则备有液压泵电机,拖动液压泵提供压力油来实现,液压泵电机要求能正反向旋转,并根据要求采用点动控制。

7、ZQ3040×13机械摇臂钻床摇臂的移动严格按照摇臂松开→移动→摇臂夹紧的程序进行。因此摇臂的夹紧与摇臂升降按自动控制进行。

8、冷却泵电动机带动冷却泵提供冷却液,只要求单向旋转。

9、具有连锁与保护环节以及安全照明、信号指示电路。



ZQ3040×13机械摇臂钻床的保养工作:

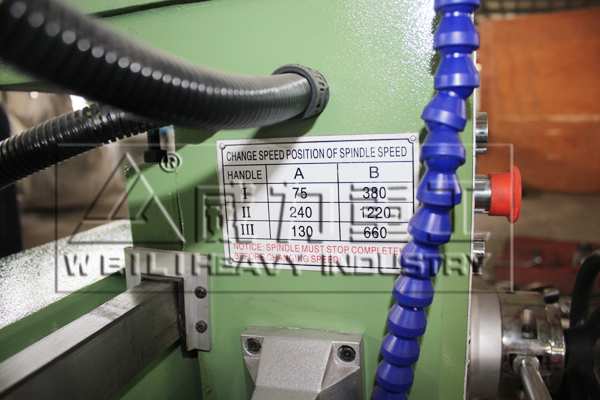

ZQ3040×13机械摇臂钻床 单双立柱40摇臂钻床
ZQ3040×13机械摇臂钻床 单双立柱40摇臂钻床ZQ3040×13机械摇臂钻床 单双立柱40摇臂钻床



ZQ3040×13机械摇臂钻床的保养工作:

1、清洗机床外表及死角:拆洗ZQ3040×13机械摇臂钻床各罩盖,要求内外清洁、无锈蚀、无黄袍,漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板,检查各手柄灵活可靠性。

2、主轴进刀箱保养:检查油质,保持良好,油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网,调整油压。

3、润滑系统检查:清洗油毡,要求油杯齐全、油路畅通,油窗明亮。

4、摇臂及升降夹紧机构检查:检查调整升降机构和夹紧机构达到灵敏可靠。

5、冷却系统检查:清洗冷却泵、过滤器及冷却液槽。检查冷却液管路,要求无漏水现象。

6、电器系统检查:清扫ZQ3040×13机械摇臂钻床电机及电器箱内外尘土。关闭电源,打开电器门盖,检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常,有无漏油现象。各电器控制开关是否正常。
