ZQ3040×10机械摇臂钻床 40摇臂钻床

ZQ3040×10机械摇臂钻床一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。操作方便、灵活，适用范围广，具有典型性。ZQ3040×10机械摇臂钻床最大钻孔直径为40mm，也叫40摇臂钻床，在机械加工业有着广泛的应用。山东威力重工生产的ZQ3040×10机械摇臂钻床外观造型美观大方，总体布局匀称协调。采用机械传动机械夹紧机械变速操作简便。摇臂自动升降，主轴自动进刀，生产效率高。结构可靠，制造精良，保证了机床精度持久性；质量稳定、精度高，获得了用户的一致好评。

ZQ3040×10机械摇臂钻床主要由六大部件组成：底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端，在他的外面套有外立柱。外立柱可绕内立柱旋转360度。结构简单、操作简便、造型美观、能耗低。广泛用于冶金、轻工、机械、五金、电机、电器、汽车维修、五金制造等行业。

ZQ3040×10机械摇臂钻床性能特点：

1、外观造型美观大方，总体布局匀称协调.

2、采用机械伟动，机械夹紧，机械变速操作简便。导轨经超高频淬火。

3、摇臂自动升降，主轴自动进刀，生产效率高。

4、结构可靠，制造精良，保证了机床精度持久性。

5、将钻床的优点聚为一体。使之加大了钻床的加工范围，如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能，广泛用于大中小型企业，乡镇和个体工业的机械加工。

ZQ3040×10机械摇臂钻床电气拖动特点及控制：

1、ZQ3040×10机械摇臂钻床运动部件较多，为了简化传动装置，采用多台电动机拖动。例如采用4台电动机拖动，他们分别是主轴电动机，摇臂升降电动机，液压泵电动机和冷却泵电动机，这些电动机都采用直接启动方式。

2、为了适应多种形式的加工要求，ZQ3040×10机械摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。

3、ZQ3040×10机械摇臂钻床的主运动和进给运动均为主轴的运动，为此这两项运动有一台主轴电动机拖动，分别经主轴传动机构，进给传动机构实现主轴的旋转和进给。

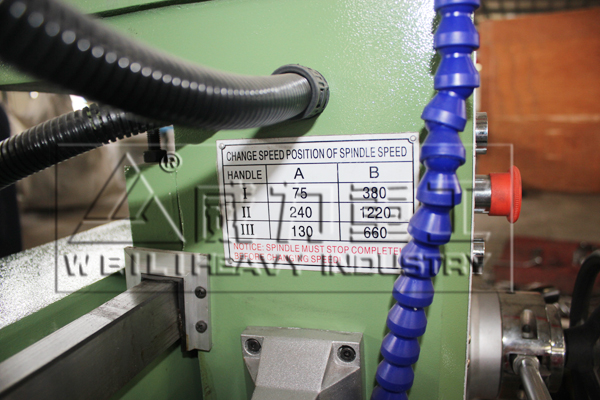

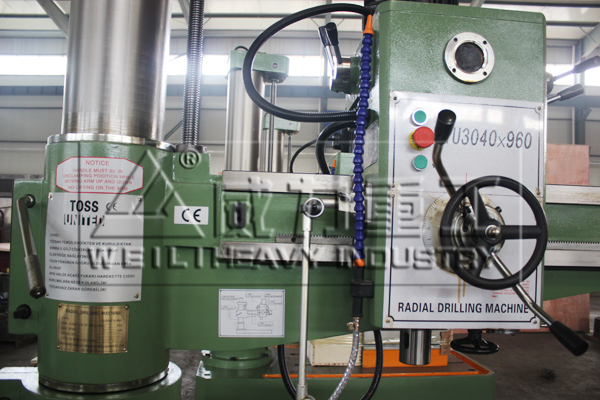

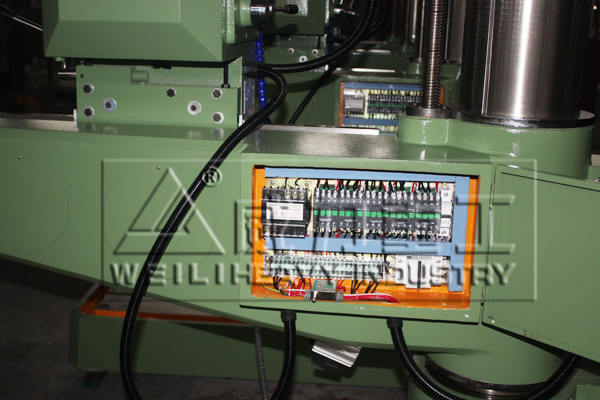

ZQ3040×10机械摇臂钻床实景拍摄：

ZQ3040×10机械摇臂钻床操作方法：

1、将工件按图样要求划好线，检查后打样冲眼。样冲眼应打大些，使钻头不易偏离中心。

2、调整好所需转速和进给量，准备好所需的切削液。

3、根据材料特性及工艺要求，刃磨好钻头的切削角度。

4、钻尖对准钻孔中心。对刀时要从两个垂直方向进行观察。

5、如果钻孔产生偏斜要及时进行纠正。然后试钻，直到圆窝修正后，将垫铁取走，即可继续钻孔。

6、钻通孔，当快钻穿时，最好改用手动进给。

7、钻深孔，当孔深达到直径3倍以上时，钻头要多次退出排屑。

ZQ3040×10机械摇臂钻床的保养工作：

1、清洗机床外表及死角：拆洗ZQ3040×10机械摇臂钻床各罩盖，要求内外清洁、无锈蚀、无黄袍，漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板，检查各手柄灵活可靠性。

2、主轴进刀箱保养：检查油质，保持良好，油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网，调整油压。

3、润滑系统检查：清洗油毡，要求油杯齐全、油路畅通，油窗明亮。

4、摇臂及升降夹紧机构检查：检查调整升降机构和夹紧机构达到灵敏可靠。

5、冷却系统检查：清洗冷却泵、过滤器及冷却液槽。检查冷却液管路，要求无漏水现象。

6、电器系统检查：清扫ZQ3040×10机械摇臂钻床电机及电器箱内外尘土。关闭电源，打开电器门盖，检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常，有无漏油现象。各电器控制开关是否正常。
