Z3040×13液压摇臂钻床 40摇臂钻床

Z3040×13液压摇臂钻床 40摇臂钻床

Z3040×13液压摇臂钻床 40摇臂钻床

Z3040×13液压摇臂钻床是山东威力重工生产的一款钻孔直径为40mm,臂长1.3米的钻床,因此也叫40摇臂钻床。Z3040×13液压摇臂钻床是用钻头在工件上加工孔的机床。通常钻头旋转为主运动,钻头轴向移动为进给运动。结构简单,加工精度相对较低,可钻通孔、盲孔,更换特殊刀具,可扩、锪孔,铰孔或进行攻丝等加工

Z3040×13液压摇臂钻床外观造型美观大方,总体布局匀称协调;采用机械传动,机械夹紧,机械变速操作简便易于维修;导轨经超高频淬火,摇臂自动升降,主轴自动进刀,生产效率高;结构可靠,制造精良,保证了机床精度持久性。而且它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工使用。



Z3040×13液压摇臂钻床技术参数
主要技术参数 Z3040×10 ZQ3040×13
钻孔最大直径(mm)  铸铁40钢材32 铸铁40 钢件32
主轴端面至工作台面距离(mm) 260-1000 360-1300
主轴中心至立柱母线距离(mm)    360-1000 1050~260
主轴行程(mm)   200 220
主轴锥孔(莫氏) 4 4
主轴转速范围r.p.m   25-2000 75、135、240、350、590、1100
主轴转速级数 12 12
主轴进给量范围r.p.m   0.10-0.25 0.10 0.16 0.25
主轴进给量级数 6 6
摇臂回转角度 360 360
主电机功率kw   2.2 2.2
升降电机功率kw   0.75 1.1
机床重量Kg    1500 1800
外形尺寸mm   1500×705×2200 1800×820×2380



Z3040×13液压摇臂钻床优势:

1、齿轮箱自动供油系统:Z3040×13液压摇臂钻床的设计原理就是立式齿轮,传统的摇臂钻床润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑,实践证明这个方式没有办法把油甩到上面,摇臂钻最上面的齿轮传统方式都是干磨。客户使用几个月后的摇臂钻床发现噪音大,一年至两年后要换最上面的齿轮。齿轮箱自动供油系统可以让油直接打到齿轮上面,从而增加齿轮的耐磨度。以前没有这种技术的时候,油打的整个齿轮箱壁都是,浪费不说,还不能保证齿轮正常供油,磨损齿轮。市场上机床没有这种装置。

2、铜芯电机正反转高低速最低转速34转可以直接攻丝。

3、立柱安全锁紧,市场上一般都是立柱锁紧不带安全装置,我们的Z3040×13液压摇臂钻床产品带安全自动保护装置,双立柱采用汽车叠刹原理,在工人忘记松开锁紧的情况下它可以自动断电防止摇臂升降损伤立柱,把升降丝母滑丝。

4、采取润滑自轴承进入,充分的润滑轴承,自轴承下来后到齿轮,只要勤换油,不要蛮操作,轴承、齿轮没有坏的理由

5、主轴有控制开关保护系统,在自动进给时,忘记松开自动进给会使主轴顶车,这个保护主轴不易被损坏。

6、自动泵油系统:铜涡轮装置耐磨。市场上一般都是铸铁的涡轮。

7、超音频淬火齿轮:耐磨、硬度高,淬火是要按照操作规程做的,不是用火烧烧就可以的,淬火、磨齿的工艺不要只是说,噪音是检测齿轮质量的大概。磨齿的噪音小,无杂音。反之噪音分贝在100分贝以上,Z3040×13液压摇臂钻床全部齿轮使用数控蜗杆磨精度磨齿。

8、机床上使用的开关全部带有漏电保护装置。

9、丝杠采用品牌厂家,品牌厂家不是直接用圆钢车出来,而是严格按照工艺要求,回火热处理等严格工艺要求,专用丝杠设备,使用外圆磨磨后光洁度高,使用寿命超过普通丝杠2倍。丝母采用铜丝母。价格是传统丝杠的3倍。

10、现在主轴箱底部装有轴承润滑系统,对轴承进行润滑,防止干磨,损坏轴承。

11、床精度好,使用寿命长。从毛坯件进厂到机加工车间再到装配车间,喷漆车间,成品车间每一道程序都有专门的质检,从而保证Z3040×13液压摇臂钻床产品出厂的绝对合格。

12、在高效节能方面开发了节能高效电机,采用台湾炮塔铣电机原理。把转子高度降低,把粗度加大,增加电机的扭力,减小电机的功率,实验证明,现在公司使用的电机比传统电机每小时节能2度电。节能电机每天按照12小时计算,12*2=24度,每天24度*365天=8760度,两年省下一台摇臂钻

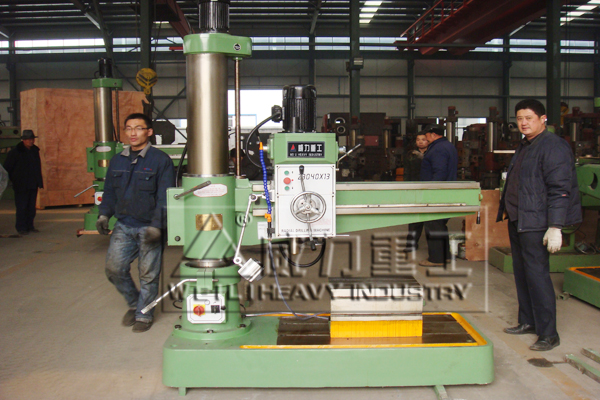

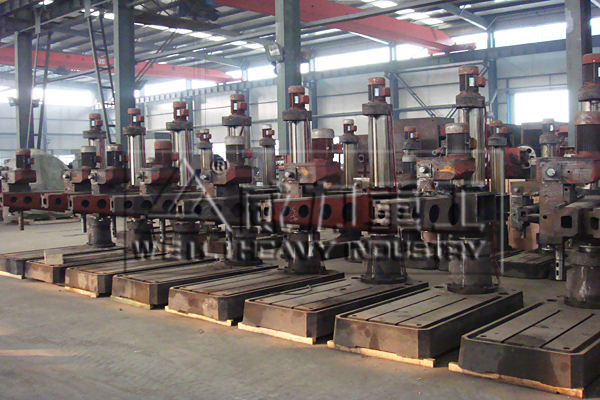

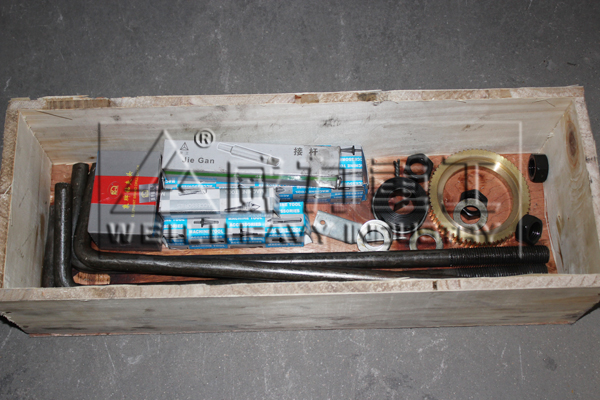

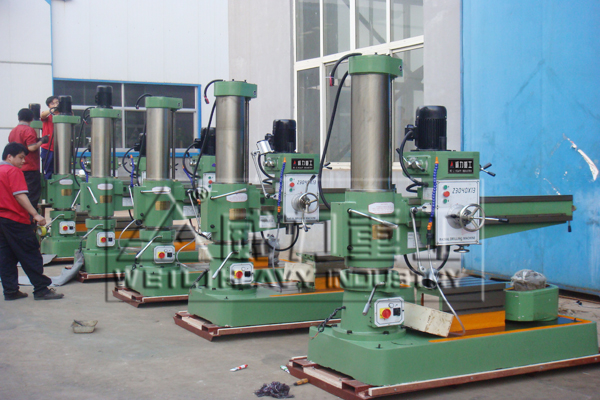

Z3040×13液压摇臂钻床实景拍摄:

Z3040×13液压摇臂钻床 40摇臂钻床Z3040×13液压摇臂钻床 40摇臂钻床
Z3040×13液压摇臂钻床 40摇臂钻床Z3040×13液压摇臂钻床 40摇臂钻床



Z3040×13液压摇臂钻床双立柱工作特点:

1、加工质量稳定:由于是按数字形式给出指令进行加工操作的,工作过程一船不需要人为干预,这极大消除了操作人员产生误差的可能。设计制造过程也采取了很多措施,使Z3040×13液压摇臂钻床机械部分具有较高的精度和刚度。

2、适应性强:加工不改变机械部分和控制部分的硬件,生产过程自动完成。这为复杂结构零件的单件、小批量生产及试制新产品提供极大方便。

3、生产效率高:零件加工所需时间主要包括机动和辅助时间两部分。Z3040×13液压摇臂钻床主轴转速和进给量变化范围比普通机床大,因此每一道工序都可选用最有利的切削用量,生产效率高效。



Z3040×13液压摇臂钻床安全操作规程:

1、开车前,必须按照巡回检查点仔细进行检查,并按润滑图进行润滑。

2、工作前必须将摇臂、主轴箱调到需要位置,并将各部夹紧后再工作。

3、装卡工件必须牢固可靠,钻通孔时,应事先在底面垫上垫块。

4、工作前应根据工作材料、直径和加工的方式(钻孔、扩孔、攻丝等),按主轴箱上的调整圆盘表求出主轴的每分钟转速。

5、工作前,应根据工作材料和选用的钻头直径,按主轴箱上的调整圆盘表求出主轴每转的进给量。

6、调整钻孔深度时,先用手移动主轴,使钻头按上工作后再把机动进给手柄的深度锁紧螺母锁好。

7、工作中必须经常检查Z3040×13液压摇臂钻床设备动转情况和润滑系统的工作情况,如运转和润滑工作不良时应停止使用设备,应经常注意声音

8、必须经常检查清除工作台及导轨上、丝杠等处的铁屑与油污,并保持周围环境卫生。

9、钻孔过程中钻头未退离工件前不得停车。攻丝时用操纵可逆结合子,使主轴正反转,但必须注意将手柄放在固定槽中。
