Z3050×16液压摇臂钻床的几种运动形式

Z3050×16液压摇臂钻床底座一端固定有内立柱，外套有外立柱，外套可绕内立柱360度旋转。摇臂的一端是套，套在外层的立柱上，做上下运动。因丝杆与外柱连成一体，而升降螺母固定在摇臂上，使摇臂无法绕着外柱转动，只能与外立柱一起绕内立柱回转。

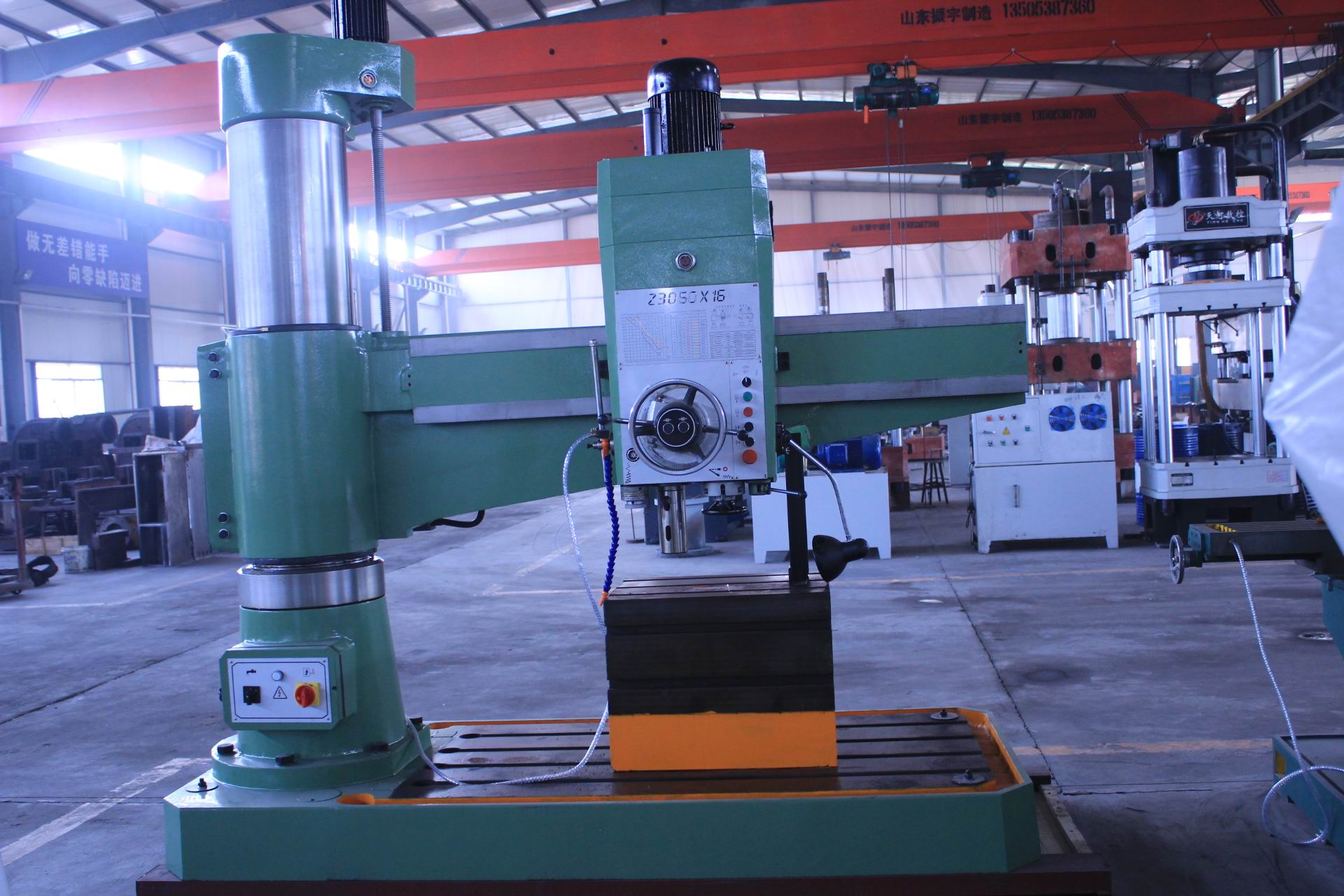

图片仅供参考，详情请咨询18306370979（微信同号）

Z3050×16液压摇臂钻床的几种运动形式：加工时，主轴箱通过专用紧固装置紧固在摇臂导轨上，外柱紧固在内柱上，摇臂紧固在外柱上，然后进行钻孔。钻孔时，钻头进行旋转切削和纵向进给，其运动形式如下:

1、Z3050×16液压摇臂钻床的主轴运动为旋转运动，摇臂也可以在立柱上和下上下移动，以适应加工不同高度的工件。

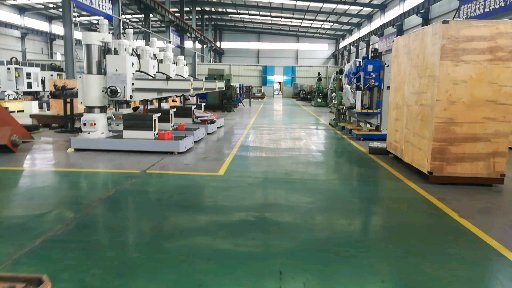

图片仅供参考，详情请咨询18306370979（微信同号）

2、进给运动为主轴的纵向进给。

3、辅助运动有：当Z3050×16液压摇臂钻床主轴箱在摇臂长度方向上移动时，摇臂和外摇臂一起在内摇臂和外摇杆的共同作用下，在外摇臂上进行旋转。

图片仅供参考，详情请咨询18306370979（微信同号）

4、Z3050×16液压摇臂钻床的主轴运动是主轴和进给运动，为此，主轴马达拖曳一台主轴马达，分别通过主轴传动机构，进给机构实现主轴的旋转和进给。
